مقدمه
ولو (Valve) یا شیرآلات صنعتی یکی از اجزای حیاتی در سیستم‌های پایپینگ(لوله کشی صنعتی) است که جریان سیالات (مایعات، گازها و بخارات) را کنترل، هدایت یا متوقف می‌کند. ولوها در صنایع مختلف مانند نفت، گاز، پتروشیمی، آب و فاضلاب و نیروگاه‌ها کاربرد گسترده‌ای دارند. هدف اصلی این مقاله معرفی انواع ولو، نحوه عملکرد و کاربرد آن‌ها است تا مهندسان، دانشجویان و فعالان صنعت بتوانند انتخاب مناسبی برای پروژه‌های خود داشته باشند.

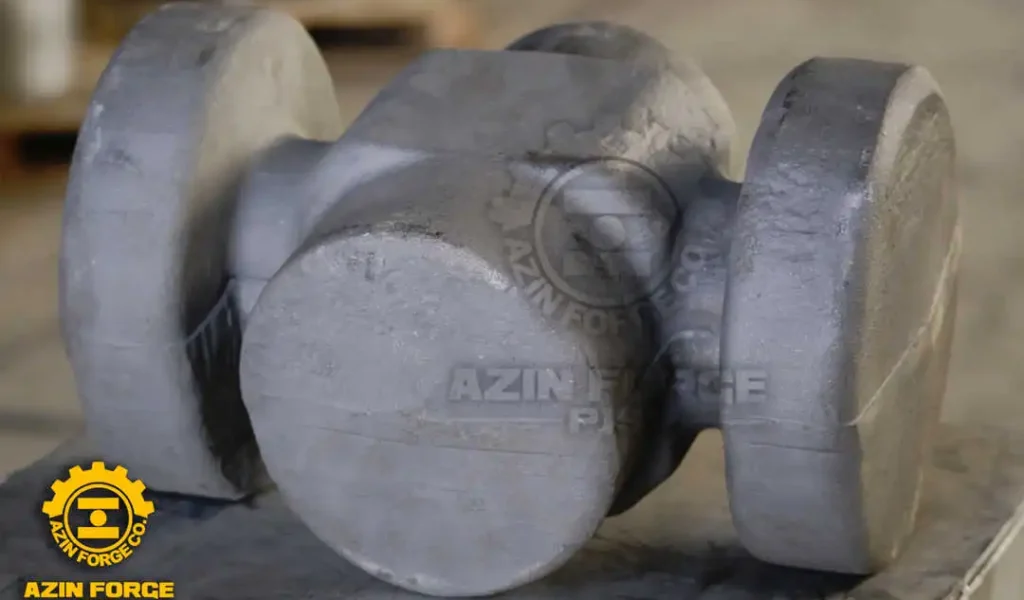

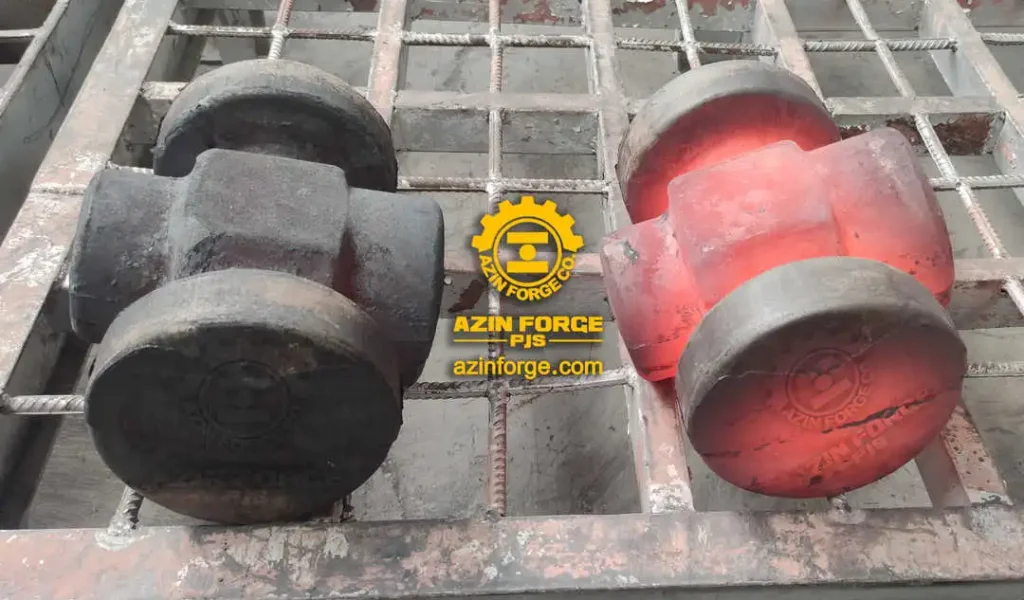

شرکت آذین فورج به‌عنوان یکی از تولیدکنندگان پیشرو در زمینه قطعات صنعتی، بدنه انواع شیرهای صنعتی را به روش آهنگری تولید می‌کند. استفاده از فناوری فورج، موجب افزایش استحکام مکانیکی، یکنواختی ساختار فلز و مقاومت بالا در برابر فشار و دما می‌شود. این روش نسبت به ریخته‌گری، دوام و کیفیت بالاتری برای بدنه ولوها فراهم می‌آورد و باعث عملکرد ایمن‌تر و طول عمر بیشتر شیرآلات در شرایط سخت صنعتی می‌گردد.
محصولات با کیفیت آذین فورج را اینجا ببینید
برای سفارش و مشاوره رایگان در زمینه‌ی تولید و طراحی بدنه ولوهای صنعتی، با کارشناسان آذین فورج تماس بگیرید.
| شماره تماس | ایمیل |
|---|---|
| 058-37217753-5 | sales@azinforge.com |
آخرین بروز رسانی: 1405/08/07 | زمان تقریبی مطالعه: 7 دقیقه
آنچه در این مقاله می‌خوانید:
ولو چیست و نقش آن در پایپینگ؟
ولوها(Valves)یا شیرآلات صنعتی، تجهیزاتی هستند که برای قطع و وصل، کنترل و تنظیم جریان سیالات شامل مایعات و گازها در سیستم های صنعتی مورد استفاده قرار می گیرند. این تجهیزات، نقش مهمی در کنترل فرایندها، بهره برداری ایمن و حفاظت از خطوط لوله و تجهیزات دارند.
- قطع و ایزوله کردن جریان برای تعمیرات و نگهداری و جداسازی اجزای مختلف سیستم
- کنترل جریان و تنظیم فشار یا دبی سیال
- جلوگیری از برگشت جریان با استفاده از ولوهای یک‌طرفه
- ایمنی سیستم‌ها از طریق شیرهای فشارشکن یا اطمینان
مقاله: فورج | شناخت و بررسی انواع روش های آهنگری
انواع ولو صنعتی
ولوها را می‌توان از جنبه‌های مختلف دسته‌بندی کرد: مکانیزم حرکت، عملکرد، نوع عملگر و نوع اتصال. در ادامه مهم‌ترین انواع آن‌ها معرفی می‌شوند.
تقسیم بندی ولوها بر اساس مکانیزم حرکت:
- ولوهای با حرکت خطی (Linear Valve)
- حرکت المان مسدود کننده جریان به صورت خطی است.

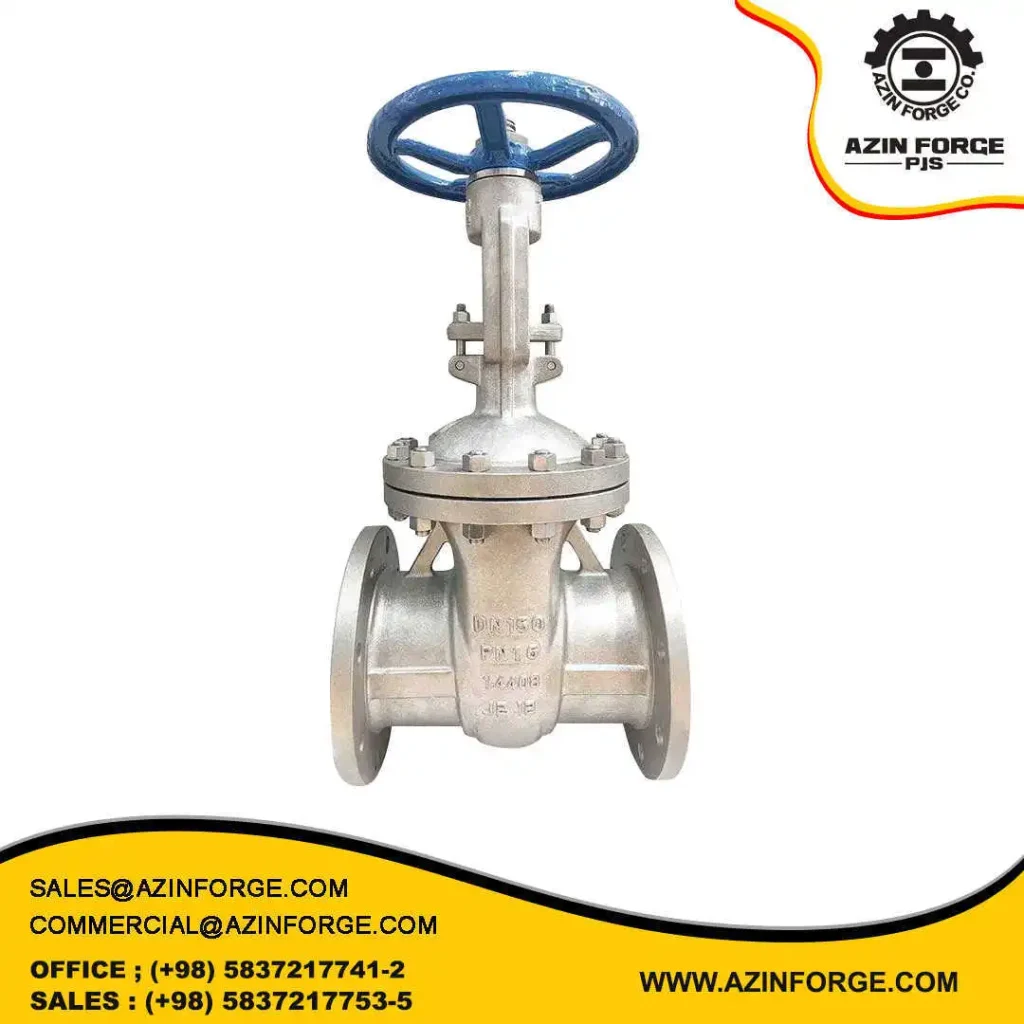

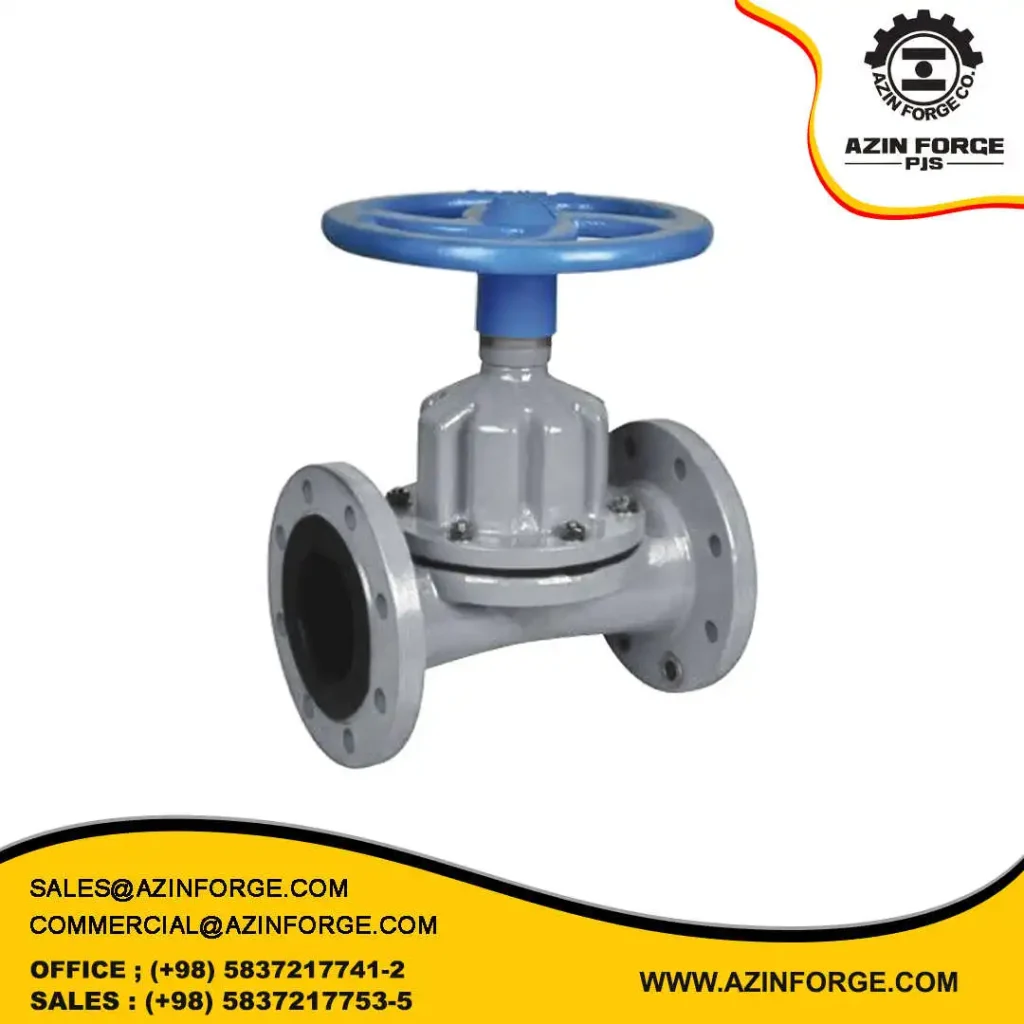

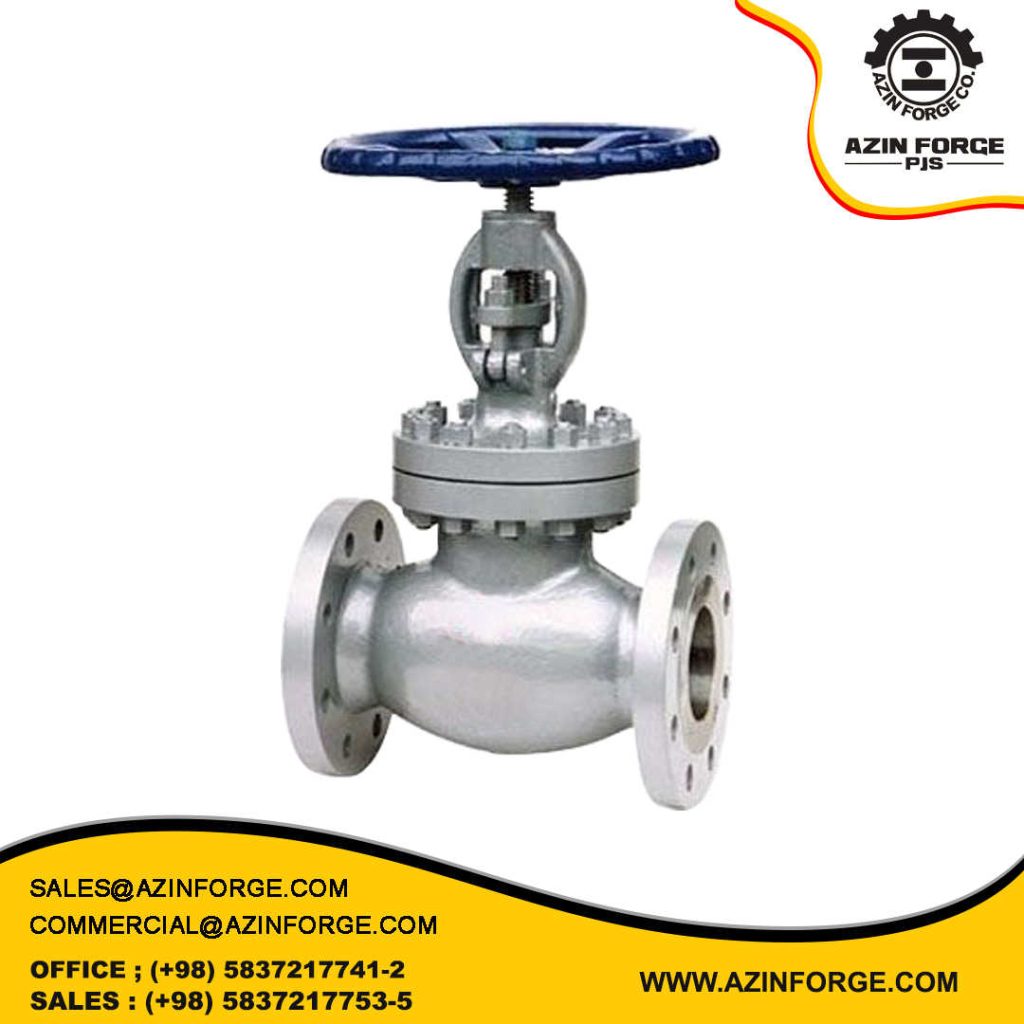

- مثال‌ها: Gate Valve (شیر دروازه‌ای)، Globe Valve (شیر کروی)، Diaphragm Valve (شیر دیافراگمی)
- ولوهای با حرکت دورانی یا حرکت یک چهارم (Rotary Valve / Quarter Turn)
- حرکت المان مسدود کننده جریان چرخشی است و معمولاً یک ربع دور می‌چرخد.

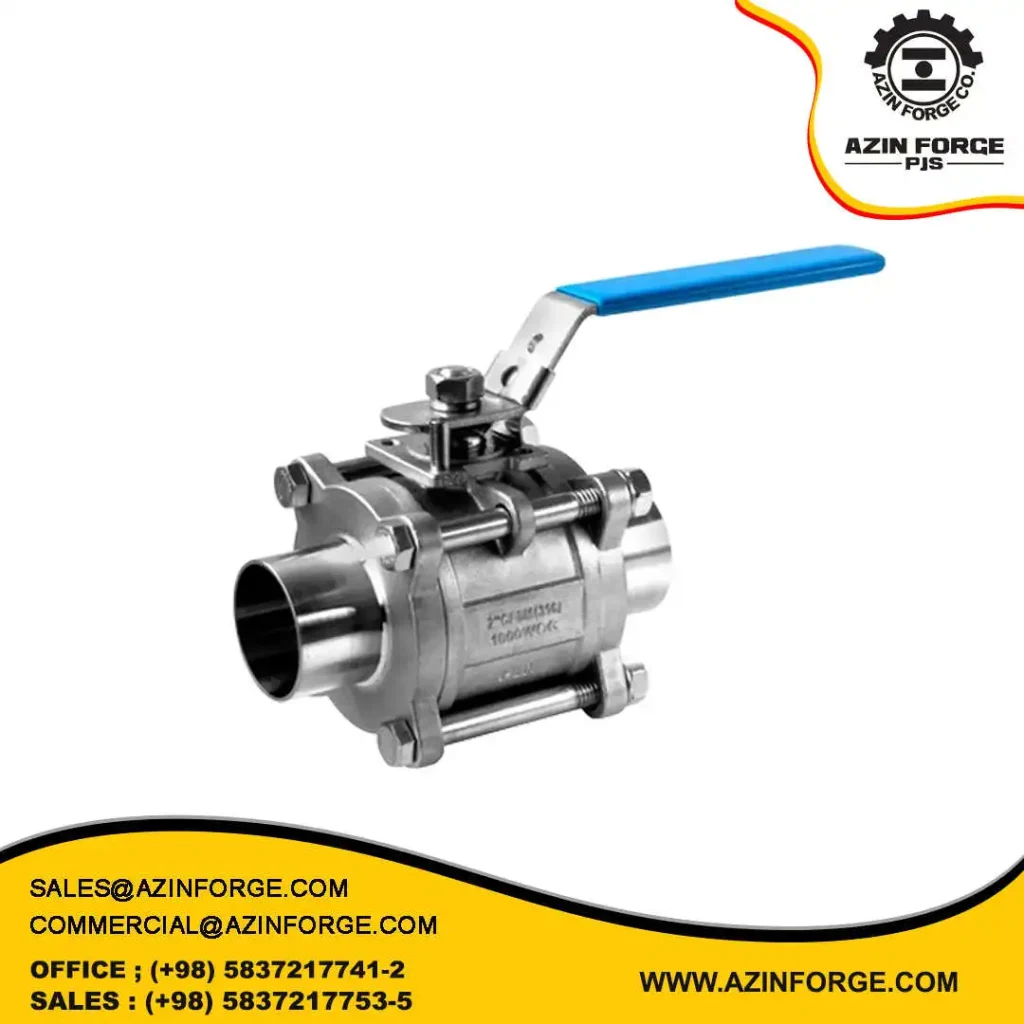

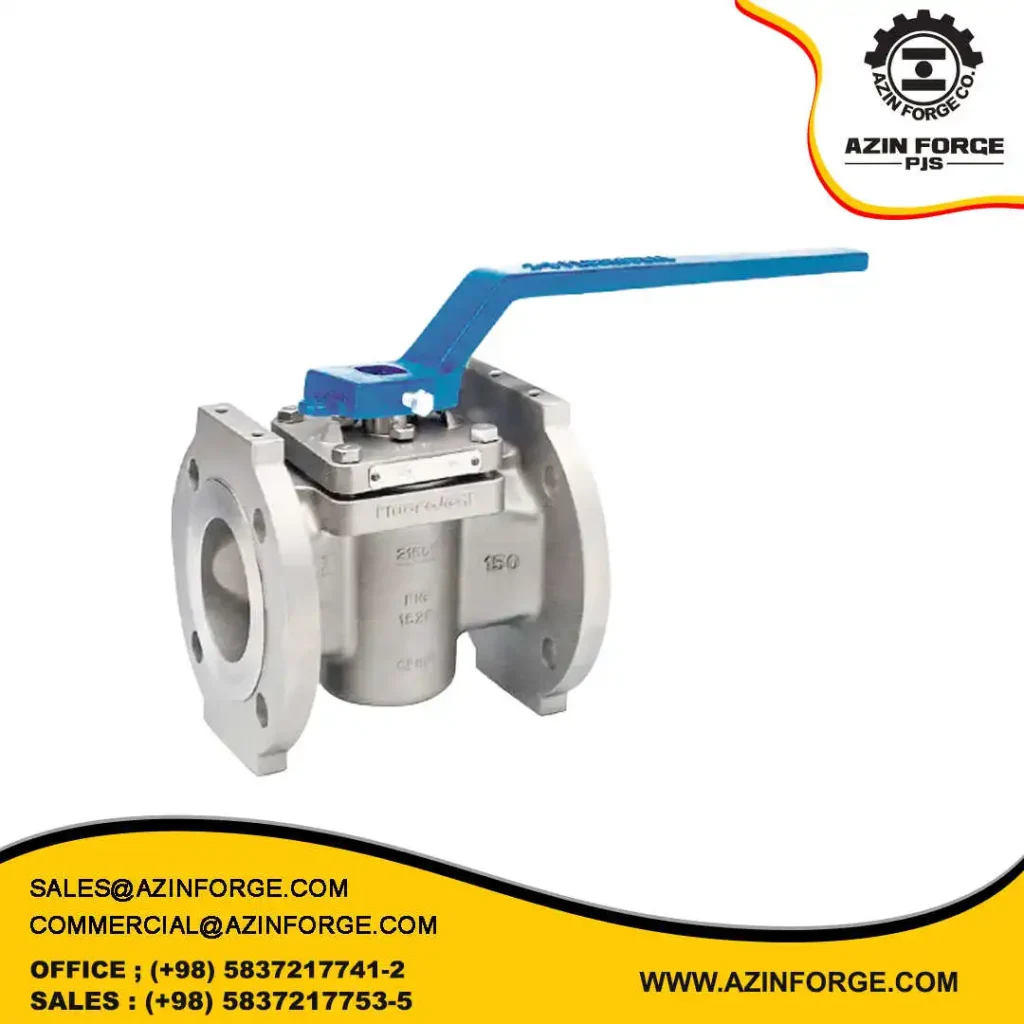

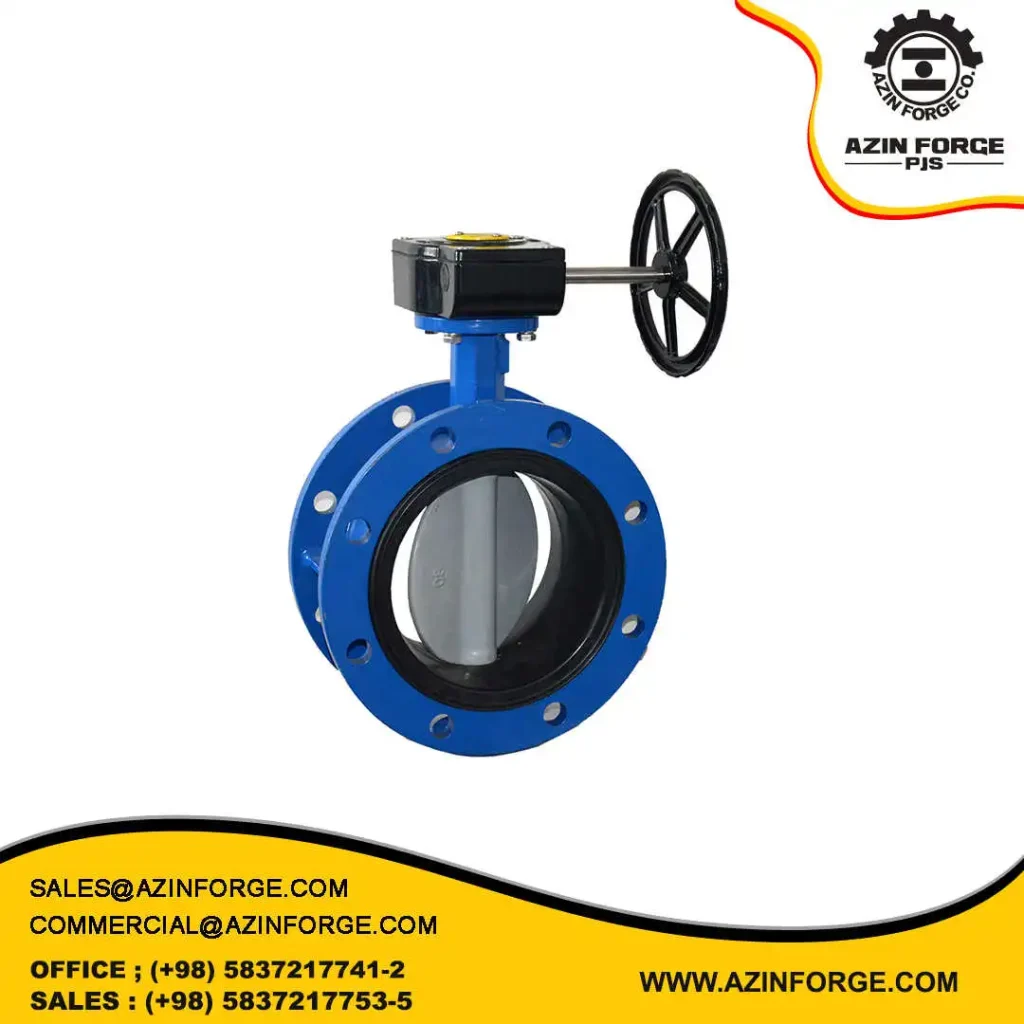

- مثال‌ها: Ball Valve (شیر توپی)، Butterfly Valve (شیر پروانه‌ای)، Plug Valve (شیر پیستونی یا گلویی)
محصول بدنه گیت ولو آذین فورج را اینجا ببینید
گروه بندی بر اساس عملکرد
- ولو ایزوله (Isolation Valve): جریان را کاملاً قطع یا باز می‌کند. مثال: Gate Valve
- ولو کنترل (Control Valve): جریان، فشار یا دبی سیال را تنظیم می‌کند.

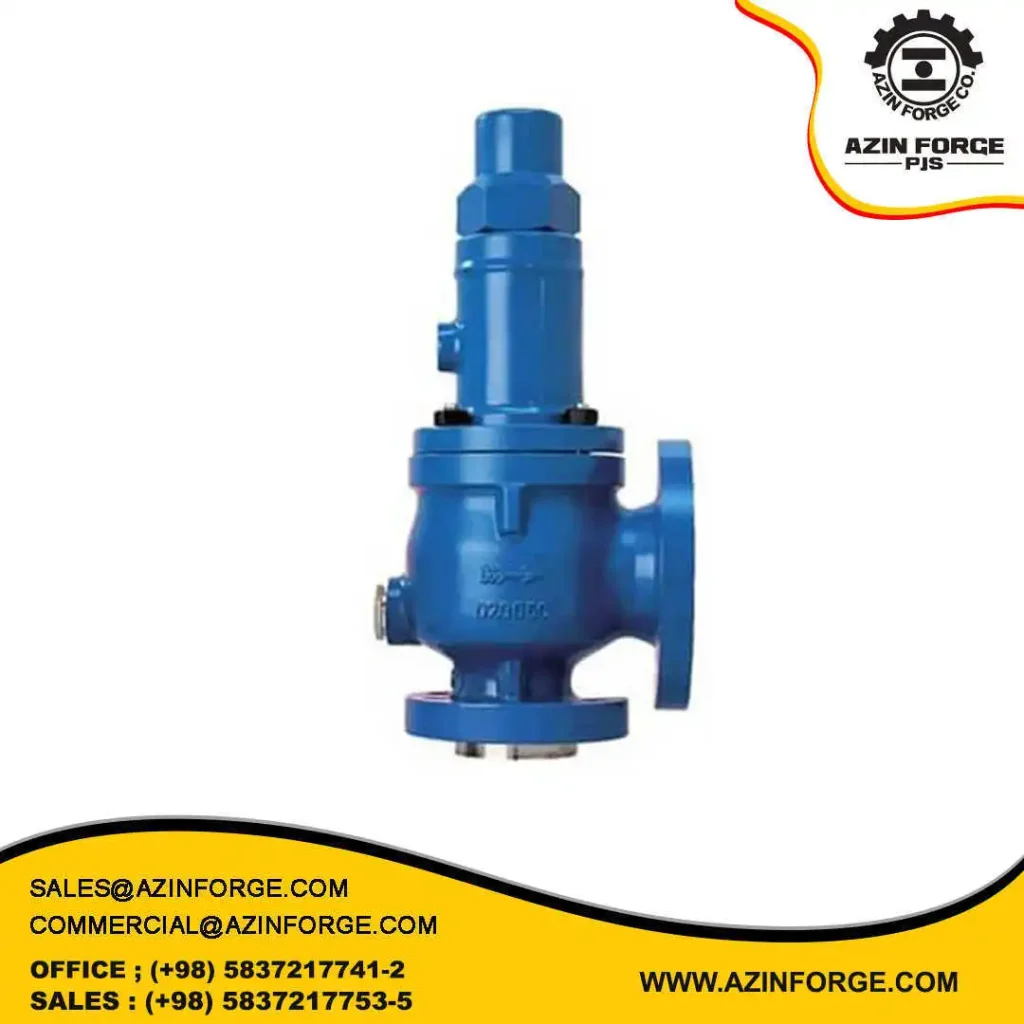

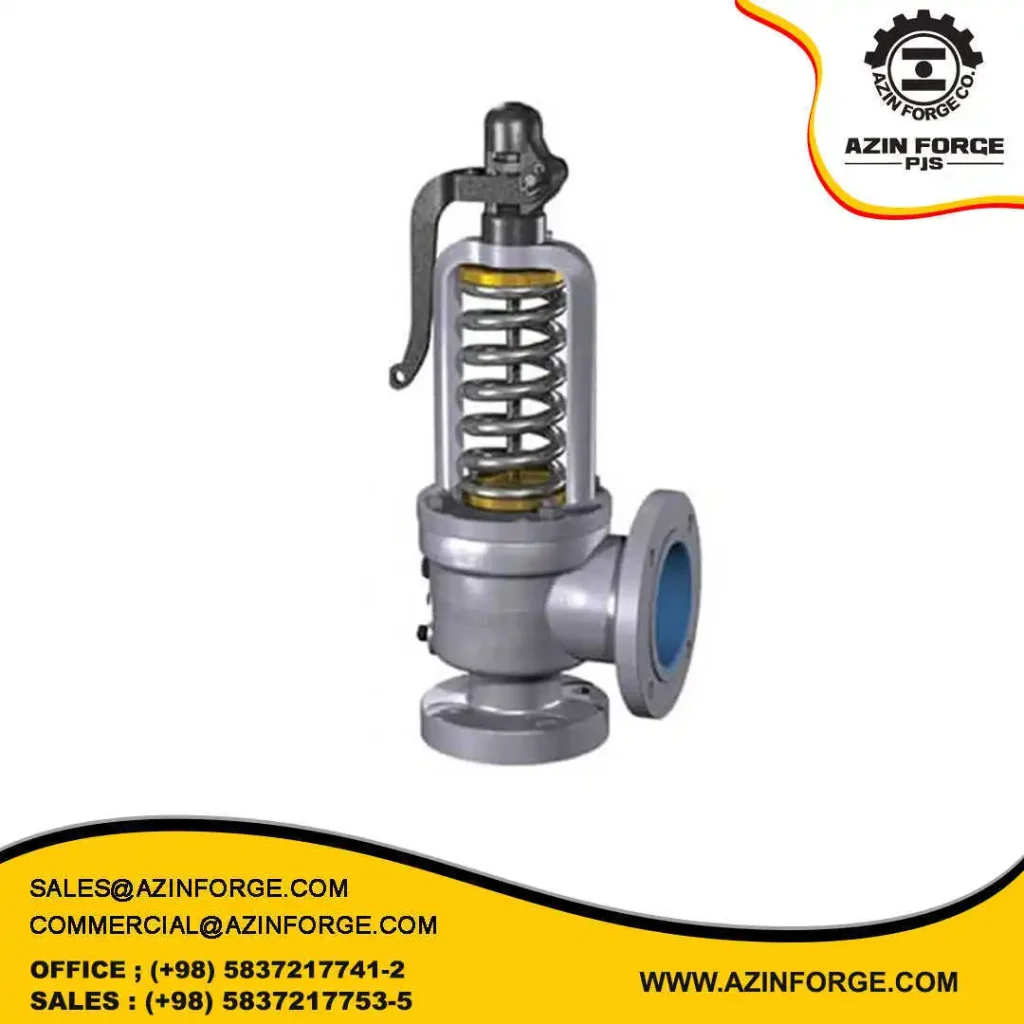

- ولو اطمینان یا ایمنی (Safety / Relief Valve): سیستم را از فشار یا شرایط خطرناک محافظت می‌کند.
تقسیم بندی بر اساس نوع عملگر
- دستی (Manual): توسط اهرم یا چرخ دست باز و بسته می‌شود
- پنوماتیک (Pneumatic): با فشار هوا عمل می‌کند
- هیدرولیک (Hydraulic): با فشار روغن کار می‌کند
- برقی (Electric / Motorized): با موتور الکتریکی عمل می‌کند
مقاله: بدنه شیرهای سرچاهی و تولید آن به روش فورج قالب بسته
تقسیم بندی بر اساس نوع اتصال
- فلنجی (Flanged): با پیچ و مهره به خط لوله متصل می‌شود
- رزوه‌ای (Threaded): به صورت پیچی وصل می‌شود
- جوشی (Welded): به صورت جوشی به لوله متصل می‌شود
اجزای اصلی شیرآلات صنعتی
ولوها از چند بخش اصلی تشکیل شده‌اند:
- بدنه (Body): پوسته اصلی ولو که فشار سیال را تحمل می‌کند
- سیت (Seat): سطح تماس برای آب‌بندی جریان
- ساقه یا Stem: المانی که حرکت مسدودکننده جریان را منتقل می‌کند
- عملگر (Actuator): برای باز و بسته کردن ولو
- درب و پکینگ (Bonnet & Packing): جلوگیری از نشت سیال
مقاله: فلنج عینکی چیست؟ | ساختار | کاربرد | ویژگی | استاندارد
کاربرد انواع ولو در صنایع مختلف
- صنایع نفت و گاز: Gate Valve و Ball Valve برای خطوط فشار بالا
- پتروشیمی: Globe Valve و Diaphragm Valve برای کنترل دقیق جریان
- آب و فاضلاب: Butterfly Valve و Pinch Valve برای جریان حجمی بالا
- نیروگاه‌ها: Safety Valve و Control Valve برای ایمنی و تنظیم فشار
ویژگیهای کلیدی انواع ولوهای پرکاربرد
نوع ولو | ویژگی اصلی | کاربرد عمومی |
Gate Valve | باز و بسته کامل جریان | خطوط لوله نفت و آب |
Ball Valve | سریع، مقاوم، نیمه چرخشی | نفت، گاز، صنایع شیمیایی |
Globe Valve | کنترل دقیق جریان | پتروشیمی و آب صنعتی |
Butterfly Valve | کم جا، سبک، نیمه چرخشی | فاضلاب و آب سرد/گرم |
Diaphragm Valve | بدون نشتی، مناسب سیالات خورنده | صنایع غذایی و شیمیایی |
محصول لوله بدون درز جدارضخیم (مانیسمان) را اینجا ببینید
جمع‌بندی
ولوها از اجزای حیاتی سیستم‌های پایپینگ و تأسیسات صنعتی محسوب می شوند که نقش مهمی در قطع و وصل جریان، کنترل و تنظیم سیالات و تأمین ایمنی سیستم ایفا می‌کنند. شناخت انواع ولوها، ویژگیهای فنی و کاربردهای آن ها، درکنار توجه به عواملی مانند فشار، دما و نوع سیال، امکان انتخاب صحیح و بهینه شیرآلات صنعتی را فراهم کرده و موجب افزایش ایمنی، کارایی و قابلیت اطمینان تجهیزات می شود.
