توانمندی آذین فورج در تولید لوله بدون درز جدارضخیم
شرکت آذین فورج با در اختیار داشتن دستگاه رینگ رولینگ ۵ متری، تنها دارنده این فناوری در کشور، توانایی تولید لوله بدون درز تا ارتفاع ۱۶۰۰ میلیمتر را دارد. همچنین با بهرهگیری از تجهیزات پیشرفته و تیم متخصص، این شرکت قادر است لولههای بدون درز تا طول ۱۰ متر تولید کند. لولههای جدار ضخیم آذین فورج با کیفیت بالا و مطابق استانداردهای بینالمللی ساخته شده و در صنایع نفت، گاز، پتروشیمی و نیروگاهی کاربرد گسترده دارند. انتخاب این محصولات، تضمین دوام، مقاومت و عملکرد مطمئن پروژهها را به همراه دارد و نشاندهنده تخصص و نوآوری آذین فورج در تولید لولههای بدون درز جدار ضخیم است.
شماره تماس | ایمیل |
---|---|
058-37217753-5 | sales@azinforge.com |
مقدمه
لوله بدون درز (Seamless Pipe)، که در برخی مناطق با نام لوله مانیسمان نیز شناخته میشود، نوعی لوله فولادی است که بدون هیچگونه درز جوش یا اتصال تولید میگردد. نام این محصول از هنری مانیسمان، مهندس آلمانی و ابداعکننده روش تولید آن گرفته شده است. به دلیل ویژگیهای منحصر به فرد، لولههای بدون درز در صنایع گوناگون کاربرد فراوانی دارند. در این مقاله به بررسی مزایا، کاربردها، مشخصات فنی و روشهای تولید لوله بدون درز خواهیم پرداخت.
محصول: لوله بدون درز تولیده شده در آذین فورج
آخرین بروز رسانی: 1404/07/08 | زمان تقریبی مطالعه: 9 دقیقه
- 1 توانمندی آذین فورج در تولید لوله بدون درز جدارضخیم
- 2 مقدمه
- 3 لوله بدون درز چیست؟ مزایا و کاربردها را بدانید
- 4 روشهای تولید لوله بدون درز (مانیسمان)
- 5 مشخصات فنی لوله بدون درز (لوله مانیسمان)
- 6 مواد اولیه
- 7 1- فولاد کربنی (Carbon Steel)
- 8 2- فولاد ضد زنگ (Stainless Steel)
- 9 3- فولاد آلیاژی (Alloy Steel)
- 10 4- آلیاژهای خاص
- 11 5- آلومینیوم
- 12 6- تیتانیوم
- 13 قطر لوله بدون درز
- 14 ضخامت لوله بدون درز
- 15 طول لوله بدون درز
- 16 مشخصات فنی بیشتر
- 17 نحوه حکاکی مشخصات بروی لوله بدون درز
- 18 کاربردهای لوله بدون درز (مانیسمان)
- 19 مزایای لوله مانیسمان (لوله بدون درز)
- 20 جمع بندی
لوله بدون درز چیست؟ مزایا و کاربردها را بدانید
لوله بدون درز (مانیسمان) نوعی لوله فولادی است که از طریق فرآیند پخت و نورد گرم فولاد خام تولید میشود. در این روش، لوله بدون هیچگونه درز جوش و به صورت یکپارچه از یک مقطع فولادی توخالی شکل میگیرد. این ویژگی موجب میشود لولههای بدون درز در مقایسه با لولههای درزدار، مقاومت و استحکام بالاتری در برابر فشارهای زیاد داشته باشند. به همین دلیل، این نوع لوله کاربرد گستردهای در صنایع نفت، گاز و پالایشگاهها دارد.


مقاله: فورج | شناخت و بررسی انواع مختلف فرآیندها
روشهای تولید لوله بدون درز (مانیسمان)
1- روش اکستروژن (Extrusion):
در این روش، فولاد پس از حرارتدهی از یک قالب و سنبه عبور داده میشود تا به صورت لوله توخالی بدون درز شکل بگیرد.
2- روش نورد و کشش سرد (Cold Drawing):
ابتدا یک شمش یا لوله توخالی اولیه تولید میشود، سپس با استفاده از عملیات کشش سرد به قطر و ضخامت مورد نظر تبدیل میگردد. این روش باعث افزایش دقت ابعادی، کیفیت سطحی و استحکام مکانیکی لوله میشود.
3- روش آهنگری یا رینگ رولینگ (Forging & Piercing):
در این فرآیند، فولاد داغ ابتدا سوراخکاری (Piercing) میشود و سپس با نورد یا آهنگری به شکل لوله در میآید. این روش باعث بهبود یکنواختی ساختار متالورژیکی و خواص مکانیکی میشود.
مقاله: رینگ های صنعتی | از مواد اولیه تا کاربردها
مشخصات فنی لوله بدون درز (لوله مانیسمان)
مواد اولیه
1- فولاد کربنی (Carbon Steel)
فولاد کربنی متداولترین ماده در ساخت لولههای بدون درز (Seamless Pipe) است. برخی از گریدهای آن: ASTM A53, ASTM A106, API 5L میباشند. این فولاد حاوی مقادیر متغیری از کربن است که موجب افزایش خواص مکانیکی و فیزیکی آن میشود. این فولاد به دلیل استحکام بالا و تحمل فشار زیاد، در صنایع نفت و گاز، خطوط انتقال و ساختوساز بهطور گسترده استفاده میشود.
2- فولاد ضد زنگ (Stainless Steel)
آلیاژی از فولاد با حداقل ۱۰.۵٪ کروم که مقاومت بالایی در برابر خوردگی و اکسیداسیون دارد. برخی از گریدهای این فولاد: ASTM A312, ASTM A269, ASTM A789 میباشند. فولاد ضدزنگ مناسب برای صنایعی که در معرض مواد شیمیایی و محیطهای خورنده مانند صنایع پتروشیمی، غذایی و دارویی قرار دارند، مناسب است.
3- فولاد آلیاژی (Alloy Steel)
نوعی فولاد که علاوه بر کربن، دارای عناصر آلیاژی مانند منگنز، سیلیسیم و وانادیوم است که خواص مکانیکی آن را بهبود میدهند. فولاد آلیاژی برای تولید لولههایی که باید در شرایط سخت عملیاتی مانند خطوط نفت و گاز و تجهیزات فشار قوی کار کنند.
4- آلیاژهای خاص
ترکیبی از عناصر مانند نیکل، مولیبدن و سایر فلزات که برای افزایش مقاومت در برابر حرارت و خوردگی طراحی شدهاند و در صنایع خاصی همچون هوافضا، شیمیایی و انرژی که نیازمند خواص ویژه هستند، کاربرد دارند.
5- آلومینیوم
در برخی موارد ویژه از آلومینیوم برای تولید لولههای بدون درز استفاده میشود. این فلز سبک، در برابر خوردگی نیز مقاوم است. بیشتر در صنایع حملونقل و ساختمان، بهویژه جایی که کاهش وزن و مقاومت در برابر شرایط جوی اهمیت دارد. برخی گریدهای آن به عنوان مثال: ASTM B241، ASTM B429 میباشند.
6- تیتانیوم
فلزی سبک با استحکام بالا و مقاومت بسیار خوب در برابر خوردگی، حتی در محیطهای اسیدی و دریایی. به دلیل این ویژگیها، تیتانیوم در صنایع دریایی، پزشکی، هوافضا و انرژیهای نو کاربرد گستردهای دارد.
مقاله: تفاوت لوله بدون درز و درزدار | کاربردها
قطر لوله بدون درز
حداقل قطر: حدود 2/1 اینچ (۱۲٫۷ میلیمتر)
حداکثر قطر: معمولا تا حدود 2 متر (2000 میلیمتر یا 78 اینچ)
ضخامت لوله بدون درز
1- نازکجدار (Thin-walled)
ضخامت کم نسبت به قطر لوله
مناسب برای سیستمهای آب، نفت و گاز سبک، و صنایع الکتریکی
به عنوان مثال، لولههای با ضخامت استانداردهای مانند SCH 5 یا SCH 10 در استاندارد ANSI/ASME
2- متوسطجدار (Medium-walled)
ضخامت متوسط که مقاومت قابل قبولی در مقابل فشار دارد.
مناسب برای فشارهای متوسط و کاربردهای مهندسی.
استانداردهای تولید (SCH 40، SCH 80)
3- ضخیمجدار (Thick-walled)
ضخامت بالا، برای کاربردهای با فشار بالا، یا مقاوم در برابر خوردگی و تنشهای مکانیکی شدید.
استانداردهای مانند SCH 80، SCH 160 و بالاتر در این دسته قرار میگیرند.
طول لوله بدون درز
معمولا در اندازههای موجود در بازار، مانند 6 متر، 12 متر، یا بر اساس نیاز مشتری برش میخورد.
مشخصات فنی بیشتر
1- حداکثر فشار کاری: بستگی به قطر و ضخامت دارد، معمولاً در استانداردهای مربوطه مشخص میشود.
2- مقاومت کششی: بسته به نوع فولاد، معمولاً بین ۳۰۰ تا ۶۰۰ مگاپاسکال است.
3- مقاومت در برابر خوردگی:بسته به نوع فولاد (مثلاً استینلس استیل، ضد زنگ) متفاوت است.
4- مقاومت در برابر دما: با توجه به نوع فولاد، از -50°C تا حدود 800°C و بیشتر.
استانداردهای رایج
1- ASTM A106 (فولاد کربن بدون درز برای خطوط انتقال برق و نفت)
2- ASTM A53 (لوله بدون درز برای مصارف عمومی)
3- API 5L (لولههای نفت و گاز)
4- DIN 2448 و EN 10255 (در اروپا)
5- IS 3589 و دیگر استانداردهای ملی
مقاله: فلنج چیست؟ انواع آن | تصاویر | مشخصات فنی

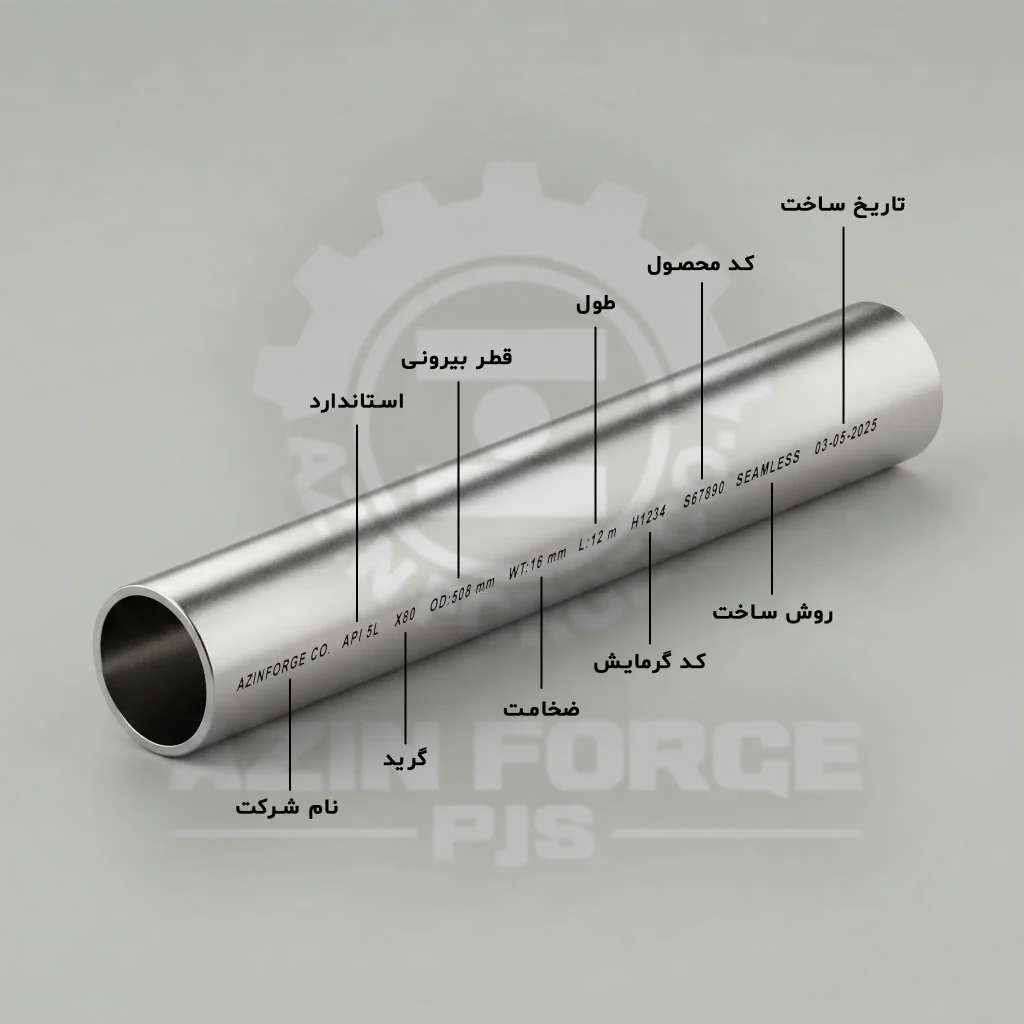

نحوه حکاکی مشخصات بروی لوله بدون درز

1- تولید کننده (Manufacturer): نام کارخانه یا برند سازنده، به عنوان مثال: AZINFORGE CO.
2- استاندارد و گرید (Standard): به عنوان مثال API 5L X80
3- قطر بیرونی (OD) Outside Diameter: مثلاً 508 میلیمتر
4- ضخامت دیواره (WD) Wall Thickness: مثلاً 16 میلیمتر
5- طول لوله (L) Length: مثلاً 12 متر
6- تاریخ ساخت Manufactured: تاریخ ساخت محصول فوق
7- کد محصول Serial: یک کد منحصر به فرد برای محصول فوق
8- کد حرارتی Heat Code: کد مربوط به گرمایش فولاد (برای ردیابی دقیق فرآیند تولید)
9- روش ساخت Manufacturing Tech: روش ساخت، به عنوان مثال (بدون درز)
کاربردهای لوله بدون درز (مانیسمان)
لولههای بدون درز (Seamless Pipe) دارای خصوصیات فیزیکی و مکانیکی بسیار بالا هستند که آنها را به یکی از بهترین گزینهها برای انتقال مایعات و گازها در صنایع مختلف تبدیل کرده است. این لولهها عموماً در صنایع نفت و گاز، صنایع شیمیایی، صنایع خودروسازی و ساختمانی استفاده میشوند.
مزایای لوله مانیسمان (لوله بدون درز)
1- قابلیت تحمل فشار بالا: از آنجا که این لولهها هیچ درزی ندارند، میتوانند فشار بیشتری را تحمل کنند. این ویژگی آنها را برای استفاده در شرایط سخت و پر فشار مناسب میسازد.
2- مقاومت در برابر خوردگی: لولههای بدون درز معمولاً از موادی همچون فولاد ضدزنگ یا آلیاژهای مخصوص ساخته میشوند که باعث افزایش مقاومت آنها در برابر خوردگی و آسیبهای شیمیایی میشود.
3- استحکام بیشتر: این لولهها به دلیل ساختار یکپارچه و بدون درز، استحکام بیشتری نسبت به لولههای جوشخورده دارند و توانایی تحمل بارهای بیشتری را دارند.
4- کیفیت سطح بهتری: سطح داخلی و خارجی لولههای بدون درز معمولاً با کیفیت بهتری تولید میشود که میتواند تأثیر مثبتتری بر عملکرد لوله داشته باشد.
مقاله: لوله جدار ضخیم بدون درز | کاربرد آن
جمع بندی
لوله های مانیسمان (بدون درز) به دلیل ویژگیها و مزایای خاص خود، انتخابی مناسب برای کاربردهای مختلف صنعتی هستند. از مقاومت در برابر فشار و خوردگی گرفته تا ایجاد سازههای مقاوم و با کیفیت، این نوع لولهها در صنایع مختلف از جمله نفت و گاز، پتروشیمی و ساخت و ساز به طور گسترده استفاده میشوند. همچنین، روشهای مختلف تولید آنها امکان ایجاد لولههای با ویژگیهای متنوع را فراهم میکند. با توجه به پیشرفت فناوری، انتظار میرود که این نوع لولهها در آینده نیز به عنوان یکی از گزینههای اصلی در صنایع مختلف باقی بمانند.
