مقدمه
فلنج‌ها از اجزای مهم و پرکاربرد در صنایع نفت، گاز، پتروشیمی، آب و تأسیسات صنعتی به شمار می‌روند که نقش اساسی در اتصال لوله‌ها، شیرآلات و تجهیزات مختلف ایفا می‌کنند. این قطعات علاوه بر ایجاد اتصالات مطمئن، در بسیاری از کاربردها امکان باز و بسته کردن اتصالات را برای انجام عملیات تعمیر، نگهداری و بازرسی فراهم می‌کنند.
یکی از انواع مهم فلنج‌ها، فلنج پادل (Puddle Flange) است که به دلیل طراحی خاص خود، امکان افزایش طول خطوط لوله و قرارگیری داخل دیواره بتونی در مخازن را فراهم می‌کند و یک آب‌بندی مطمئن تحت فشار ایجاد می‌کند.
فلنـج های با کیفیت آذین فورج
آخرین بروز رسانی: 1405/08/05 | زمان تقریبی مطالعه: 4 دقیقه
آنچه در این مقاله می‌خوانید:
مقاله: فلنج چیست؟ انواع آن | مشخصات فنی | تصاویر
فلنج پادل چیست؟

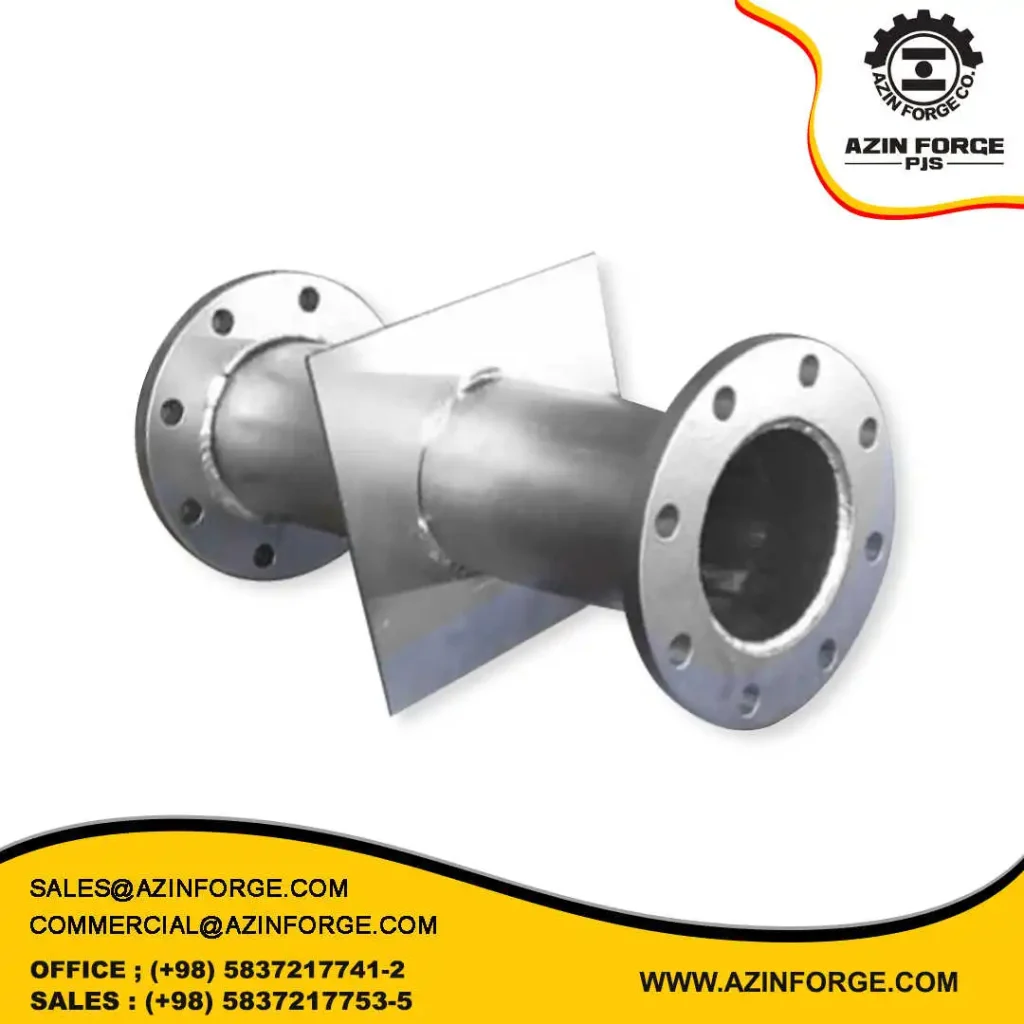

فلنج پادل (Puddle Flange) یک اتصال فلنجی است که معمولاً شامل دو سر لوله یا اینسرت و یک طوق میانی می‌باشد . طوق میانی معمولاً در داخل دیواره بتنی قرار گرفته و با ایجاد مانع در مسیر نفوذ سیال ، از نشت آب یا سایر سیالات در فضای بین لوله و بتن جلوگیری می‌کند . این نوع فلنج برای افزایش طول خطوط لوله و نصب در دیوارهای بتنی مخازن یا سازه‌های صنعتی طراحی شده است. آب‌بندی فلنج پدل با استفاده از واشر تخت و پیچ و مهره شش‌گوش آهنی بین دو فلنج مقابل هم صورت می‌گیرد و امکان تحمل فشار سیال را فراهم می‌کند.
کاربردهای فلنج پادل
1- افزایش طول خطوط لوله: برای جا دادن لوله‌ها در فاصله بین دو نقطه بدون نیاز به برش یا جوش اضافی.
2- قرارگیری در دیواره بتونی: امکان نصب داخل دیوار یا سازه‌های مخزنی با آب‌بندی کامل.
3- آب‌بندی تحت فشار: طراحی خاص فلنج و استفاده از واشر تخت، مانع از نشتی سیالات می‌شود.
4- سهولت در نصب و نگهداری: با پیچ و مهره استاندارد و طراحی قابل پیش‌بینی، نصب و تعویض آسان است.
5-کاهش نیاز به اتصالات اضافی: به دلیل طراحی یکپارچه،در محل عبور لوله، اتصالات کمتری نیاز است.
مقاله: فورج: شناخت و بررسی انواع فرآیندها
مشخصات فنی فلنج پادل
جنس: فولاد کربنی، فولاد آلیاژی یا فولاد ضدزنگ
استانداردها: ANSI/ASME، DIN یا استاندارد مشتری
روش تولید: فورجینگ، برای افزایش مقاومت مکانیکی و طول عمر فلنج
فشار کاری: بسته به طراحی استاندارد، معمولاً تا فشارهای بالای عملیاتی تحمل می‌کند
اتصال: واشر تخت بین دو فلنج و پیچ و مهره شش‌گوش
مقاله: لوله بدون درز (مانیسمان) | روش ساخت | کاربردهای آن
مزایای فلنج پادل
1- افزایش طول خط لوله بدون تغییر مسیر: مناسب برای پروژه‌های صنعتی و مخزنی
2- آب‌بندی مطمئن تحت فشار: جلوگیری از نشت سیال و افزایش ایمنی سیستم
3- سازگاری با سازه بتنی: امکان نصب مستقیم در دیواره مخازن
4- نصب و تعویض آسان: طراحی استاندارد با پیچ و مهره شش‌گوش
5- قابلیت ساخت در ابعاد مختلف: امکان تولید متناسب با قطر لوله، ضخامت دیواره بتنی و شرایط کاری پروژه
مقاله: تولید قطعات فولادی صنایع فولاد و نورد به روش آهنگری
معایب فلنج پادل
1- هزینه بالاتر نسبت به فلنج‌های ساده: به دلیل طراحی ویژه و نیاز به طوق میانی
2- فضای نصب بیشتر: به دلیل طول اضافه و طوق میانی، فضای بیشتری برای نصب نیاز دارد
3- نگهداری دوره‌ای: بررسی پیچ‌ها و واشرها برای اطمینان از آب‌بندی لازم است
4- پیچیدگی بیشتر در ساخت: نیاز به رعایت دقت ابعادی و کیفیت مناسب جوشکاری طوق میانی به لوله
مقاله: انواع لوله بدون درز بر اساس ضخامت و کاربردهای آن‌ها
سخن پایانی
فلنج پادل یک راهکار تخصصی برای افزایش طول خطوط لوله و نصب در دیواره‌های بتنی مخازن است. طراحی خاص آن باعث ایجاد آب‌بندی تحت فشار می‌شود و استفاده از روش فورجینگ طول عمر و مقاومت مکانیکی فلنج را افزایش می‌دهد. این نوع فلنج با توجه به مزایا و معایب خود، انتخابی کاربردی و مطمئن برای پروژه‌های صنعتی و مخزنی است.
