مقدمه
لوله‌های فولادی از پرکاربردترین محصولات صنعتی هستند که در صنایع نفت و گاز، پتروشیمی، ساختمان‌سازی، سیستم‌های آبرسانی و بسیاری از حوزه‌های دیگر استفاده می‌شوند. این لوله‌ها به دو دسته اصلی لوله درزدار (جوش‌دار) و لوله مانیسمان (بدون درز) تقسیم می‌شوند. هرکدام روش تولید و کاربرد خاص خود را دارند. در این مقاله به‌طور کامل به معرفی فرآیند تولید لوله بدون درز (لوله مانیسمان) و همچنین معرفی انواع لوله مانیسمان رده ۲۰، رده ۴۰، رده ۸۰ و… خواهیم پرداخت.
مقاله: لوله بدون درز: مزایا، کاربردها، مشخصات فنی
توانمندی آذین فورج در تولید لوله مانیسمان
کارخانه‌هایی مانند آذین فورج در شهرستان اسفراین از تولیدکنندگان معتبر لوله مانیسمان هستند که با بهره‌گیری از فناوری نورد گرم و سیستم‌های دقیق کنترل کیفیت، لوله‌های بدون درز مانیسمان را مطابق استانداردهای بین‌المللی API و ASTM تولید می‌کنند. آذین فورج با استفاده از تجهیزات پیشرفته‌ای مانند پرس هیدرولیک ۴۰۰۰ تن، چکش کانتربلو ۴۰۰ کیلوژول و رینگ رولینگ ۵ متری قادر است لوله‌هایی با جدارضخیم تا طول ۱۰ متر و قطر ۱۶۰۰ میلی‌متر تولید کند که در صنایع نفت، گاز، پتروشیمی و نیروگاهی کاربرد گسترده دارند.
قیمت لوله مانیسمان بر اساس عواملی مانند سایز، ضخامت، آلیاژ و برند تولیدکننده (مانند: آذین فورج) تعیین می‌شود. همچنین وزن لوله مانیسمان طبق جدول لوله مانیسمان و بر مبنای قطر خارجی، ضخامت دیواره و طول لوله محاسبه می‌گردد.
مشاهده محصول لوله بدون درز با مقاومت بالا
| شماره تماس | ایمیل |
|---|---|
| 058-37217753-5 | sales@azinforge.com |
آخرین بروز رسانی: 0405/08/09| زمان تقریبی مطالعه: 2 دقیقه
آنچه در این مقاله می‌خوانید:
لوله مانیسمان چیست؟
لوله بدون درز مانیسمان (Seamless Pipe)، لوله‌ای است که بدون هیچ‌گونه درز یا جوش تولید می‌شود. این نوع لوله از فولاد یکپارچه ساخته شده و به دلیل مقاومت بالا، تحمل فشار زیاد و دوام طولانی، در صنایع حساس مانند نفت، گاز، پتروشیمی، پالایشگاه‌ها و نیروگاه‌ها استفاده می‌شود.
مراحل تولید لوله مانیسمان
1. انتخاب و گرم‌کردن شمش فولادی
در ابتدا شمش فولادی باکیفیت بالا انتخاب و در کوره‌های پیش‌گرم، بسته به نوع فولاد و شرایط فرآیند، معمولا تا دمای حدود ۱۲۰۰ تا ۱۳۰۰ درجه سانتی‌گراد حرارت داده می‌شود تا آماده نورد و تغییر شکل گردد.
۲. نورد و سوراخ‌کاری شمش (Pipe Piercing)
شمش داغ از بین غلتک‌های مخصوص عبور داده می‌شود و با استفاده از میله مندرل (Mandrel) سوراخی در مرکز آن ایجاد می‌گردد. این مرحله اساس تولید لوله بدون درز مانیسمان است که طی آن، شمش توپر به یک لوله اولیه ضخیم جداره وتوخالی تبدیل می شود.
۳. کشش و کاهش ضخامت (Drawing / Extrusion)
لوله اولیه از طریق فرآیند نورد کششی (Drawing) یا اکستروژن (Extrusion) نازک‌تر شده و به قطر و ضخامت نهایی می‌رسد. در تولید لوله مانیسمان نورد گرم از فرآیند نورد روی Mandrel Mill برای کاهش ضخامت جداره، افزایش طول و بهبود یکنواختی ابعادی لوله استفاده می شود. در ادامه، قطر و ضخامت لوله با استفاده از فرآیندهای نورد تکمیلی و تنظیم ابعاد کنترل می‌گردد.
۴. عملیات حرارتی و تست کیفیت
لوله‌های تولیدشده، به‌منظور کاهش تنش‌های پسماند و دستیابی به ریزساختار و خواص مکانیکی موردنظر، وارد کوره عملیات حرارتی می‌شوند. در پایان، لوله تحت آزمایش‌های مختلف مانند تست فشار (Hydrostatic Test) و تست التراسونیک (Ultrasonic Testing) قرار می‌گیرد تا از سلامت ساختاری آن اطمینان حاصل شود.
مقاله: استانداردهای لوله بدون درز: رده‌بندی، گریدها و جداول
انواع فرایند برای تولید لوله بدون درز

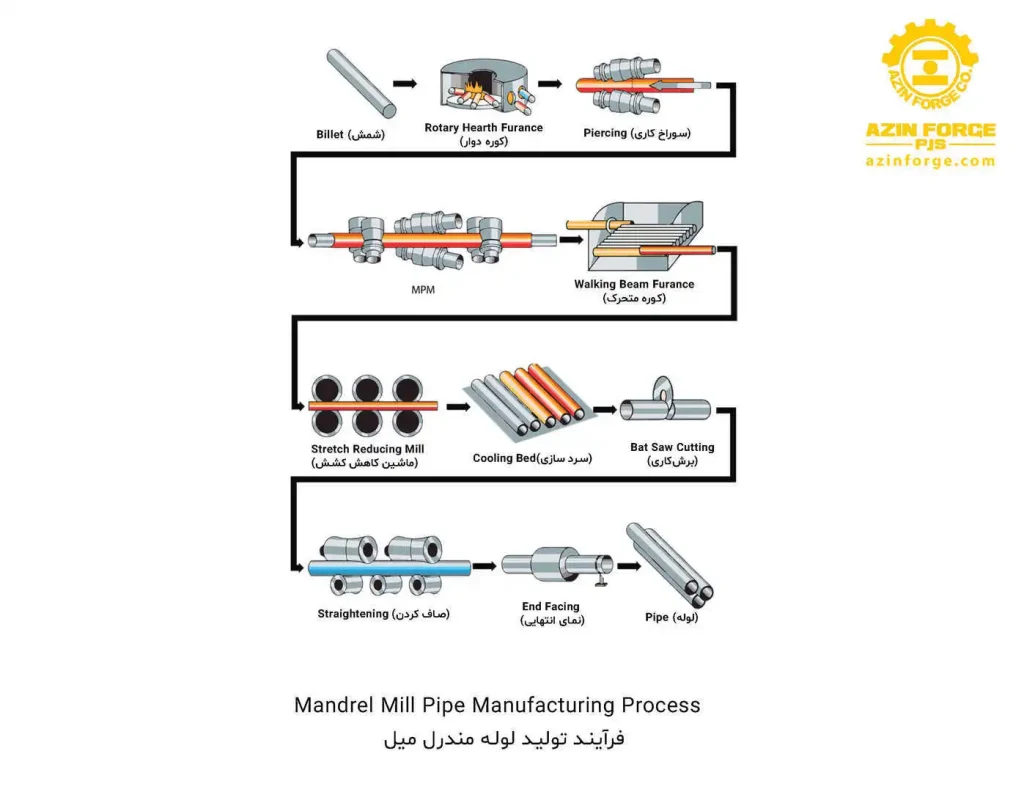

1. فرآیند (Mandrel Mill Process)
مقاله: فورج: شناخت و بررسی انواع فرآیندها
این روش یکی از توسعه‌یافته‌ترین فناوری‌های تولید لوله بدون درز است که برای تولید لوله‌های با قطر کم تا متوسط استفاده می‌شود.
مراحل:
- سوراخ‌کاری اولیه توسط Piercing Mill
- قرار دادن میله‌ی داخلی (Mandrel) درون لوله‌ی سوراخ‌شده
- عبور لوله از چندین قفسه نورد متوالی (حدود 6 تا 12 قفسه)
- جداسازی میله‌ی داخلی، عملیات حرارتی و نورد نهایی (Sizing)
ویژگی‌ها:
- سطح داخلی بسیار صاف
- ضخامت یکنواخت در طول لوله
- تولید سریع و پیوسته
مقاله: استانداردهای لوله بدون درز: رده‌بندی، گریدها و جداول

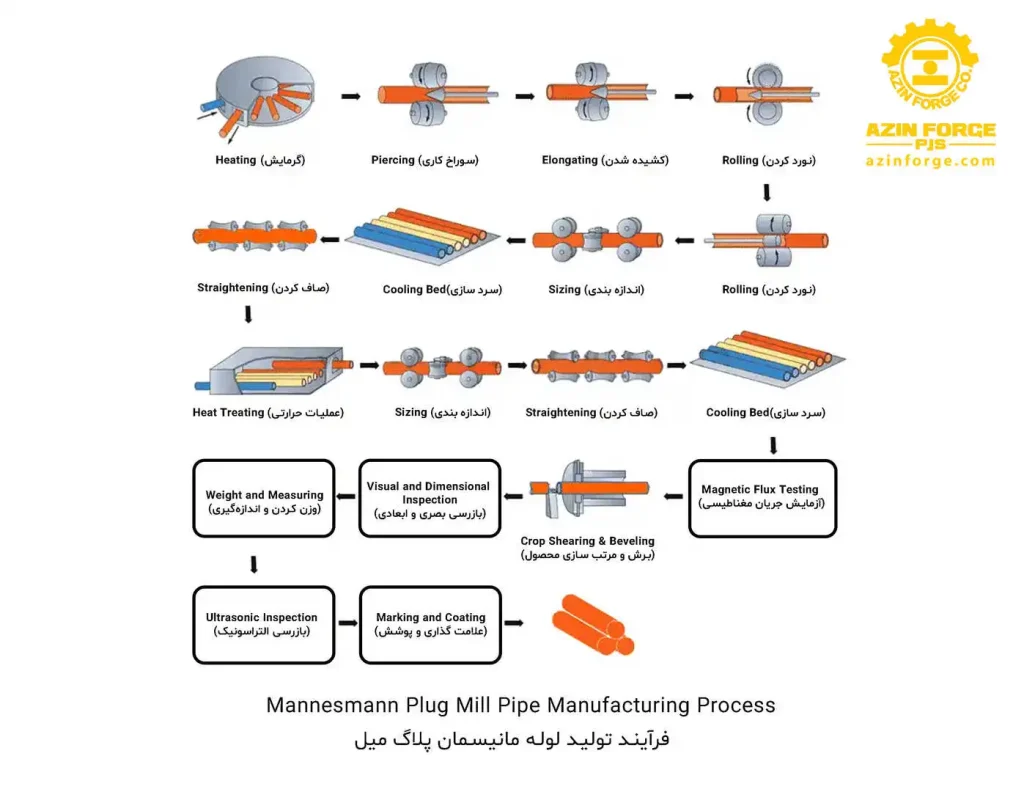

2. فرآیند (Plug Mill Process)
این روش برای لوله‌های ضخیم‌تر و با قطر بزرگ‌تر نسبت به Mandrel Mill به کار می‌رود.
مراحل:
- سوراخ‌کاری شمش داغ
- وارد کردن Plug (قالب مخروطی) درون سوراخ
- نورد لوله بین چندین غلطک برای افزایش طول و کاهش ضخامت
- برداشتن Plug و انجام عملیات حرارتی
ویژگی‌ها:
- مقاومت مکانیکی بسیار بالا
- ضخامت دیواره قابل کنترل
- مناسب برای فشارهای بالا

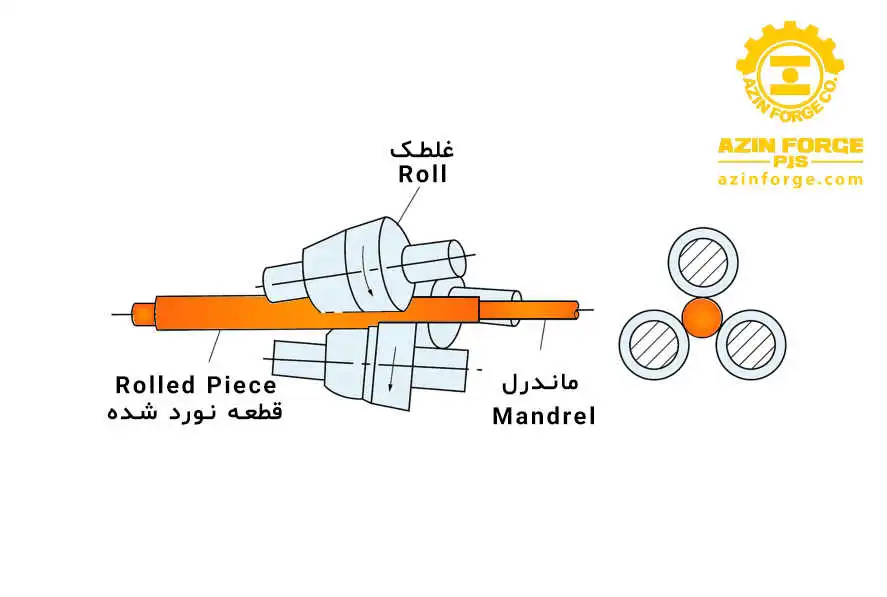

3. فرآیند (Assel Mill Process)
در این روش، نورد لوله به‌صورت سه‌غلطکه انجام می‌شود تا فرم‌دهی یکنواخت‌تر و دقت بیشتر حاصل شود.
ویژگی‌ها:
- کیفیت سطح بالا
- ضخامت دیواره یکنواخت
- ظرفیت تولید بالا
مشاهده محصول غلطک نورد

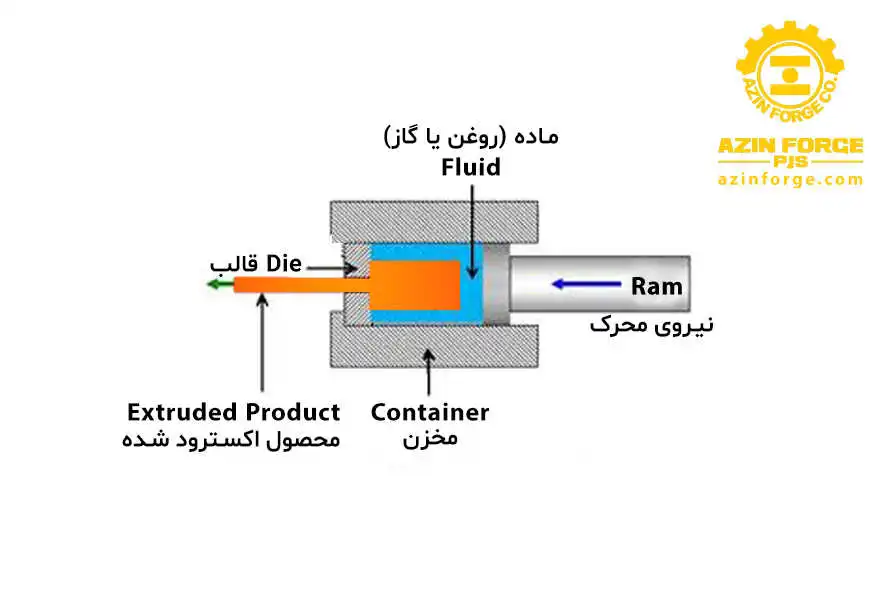

4. فرآیند اکستروژن (Extrusion Process)
در این روش، شمش فولادی داغ به کمک یک سمبه (Mandrel) از داخل قالب اکسترود می‌شود و لوله بدون درز ایجاد می‌گردد.
مراحل:
- گرم کردن شمش تا حدود 1200°C
- قرار دادن درون سیلندر دستگاه پرس
- فشار دادن توسط پیستون تا فولاد از قالب خارج شود
- خنک‌سازی و عملیات نهایی
ویژگی‌ها:
- مناسب برای لوله‌های قطر کم با دقت بالا
- امکان تولید از آلیاژهای خاص (نیکل، تیتانیوم، استنلس استیل)
5. فرآیند نورد پیوسته (Continuous Rolling Process)
ترکیبی از چندین مرحله نورد پشت سر هم است که در کارخانه‌های بزرگ (مثل Vallourec یا Tenaris) برای تولید انبوه به‌کار می‌رود.
مزایا:
- سرعت تولید بالا
- کیفیت سطحی عالی
- کنترل دقیق ابعاد
مقاله: فلنج: همه چیز درباره انواع، مشخصات فنی، کاربرد، تصاویر
ضخامت و وزن لوله مانیسمان
نمونه جدول ضخامت و وزن لوله مانیسمان بر اساس قطر خارجی ۴ اینچ (جدول استاندارد ASME B36.10)
رده (Schedule) | قطر بیرونی (OD) اینچ | ضخامت دیواره (in) | وزن تقریبی (kg/m) | توضیح |
رده 5 | 4.500 | 0.083 | 3.43 kg/m | مناسب خطوط کم‌فشار و تهویه |
رده 10 | 4.500 | 0.109 | 4.47 kg/m | برای سیالات سبک و صنایع غذایی |
رده 20 | 4.500 | 0.147 | 5.92 kg/m | برای کاربردهای عمومی |
رده 30 | 4.500 | 0.187 | 7.47 kg/m | برای سیستم‌های صنعتی با فشار متوسط |
رده 40 (STD) | 4.500 | 0.237 | 9.76 kg/m | پرکاربردترین نوع در تأسیسات و پتروشیمی |
Sch 60 | 4.500 | 0.280 | 11.41 kg/m | مقاوم‌تر برای فشارهای بالاتر |
رده 80 (XS) | 4.500 | 0.337 | 13.56 kg/m | مناسب خطوط فشار بالا |
رده 100 | 4.500 | 0.375 | 15.01 kg/m | در نیروگاه‌ها و خطوط گاز پرفشار |
رده 120 | 4.500 | 0.430 | 16.90 kg/m | تحمل دما و فشار بالا |
رده 140 | 4.500 | 0.500 | 19.42 kg/m | برای محیط‌های خاص با خوردگی زیاد |
رده 160 (XXS) | 4.500 | 0.531 | 20.55 kg/m | ضخیم‌ترین و مقاوم‌ترین نوع لوله مانیسمان |
مقاله: انواع لوله های بدون درز بر اساس ضخامت و کاربردهای آن‌ها
قیمت لوله مانیسمان
قیمت لوله مانیسمان به عوامل متعددی بستگی دارد، از جمله:
- نوع رده و ضخامت (۲۰، ۴۰، ۸۰، 100 و…)
- سایز و طول لوله
- جنس فولاد (کربنی، آلیاژی یا استنلس استیل)
- برند تولیدکننده (مثل اسفراین یا برندهای وارداتی)
- نرخ روز فولاد در بازار
به همین دلیل، قیمت لوله مانیسمان معمولاً به‌صورت روزانه در سایت‌های فروش آهن‌آلات به‌روزرسانی می‌شود.
کاربردهای لوله مانیسمان
- خطوط انتقال نفت، گاز و بخار
- سیستم‌های هیدرولیک و پنوماتیک
- تجهیزات مبدل حرارتی و بویلرها
- صنایع شیمیایی و پتروشیمی
- ساخت سازه‌های صنعتی و ماشین‌آلات
مشاهده محصول رینگ صنعتی
جمع بندی
لوله مانیسمان (لوله بدون درز) به‌دلیل استحکام، دوام و ایمنی بالا، یکی از مهم‌ترین اجزای خطوط انتقال در صنایع مختلف است. شناخت روش تولید لوله مانیسمان، جدول وزن، قیمت و انواع رده‌های آن به مهندسان و خریداران کمک می‌کند تا انتخابی دقیق و اقتصادی داشته باشند.
